Рим-ланка поворотна подовжена ADAL Green Pin® 8 клас EN 1677-1

Консультація
Рим-ланка поворотна подовжена ADAL Green Pin® 8 клас EN 1677-1
Рим-ланка поворотна подовжена ADAL Green Pin® 8 клас EN 1677-1

Матеріал: легована сталь, клас 8, загартована та відпущена

Коефіцієнт безпеки: MBL дорівнює 5 x WLL

Стандарт: EN1677-1, ASME B30.26

Обробка: фарбування

Робоча температура: від -40 °C до +200 °C

Сертифікати:

  • Сертифікат 2.1 виробника щодо відповідності стандарту EN 10204
  • Сертифікат 2.2 виробника щодо відповідності стандарту EN 10204 з результатами перевірки
  • Сертифікат 3.1 виробника щодо відповідності стандарту EN 10204 з результатами перевірки матеріалу (включає хімічний склад та механічні властивості)
  • Сертифікат MTC a виробника з результатами випробувань зразків із партії виробів контрольним навантаженням
  • Сертифікат MPI b з результатами індивідуальної неруйнівної магнітопорошкової дефектоскопії (M.P.I.) виробу відповідно до EN 10228-1
  • Декларація CE IIB про внесення до реєстру відповідно до додатка IIB «Директиви з машин та механізмів 2006/42/EC»
  • Висновок експертизи щодо відповідності машин, механізмів, устаткування підвищеної небезпеки вимогам законодавства з питань охорони праці та промислової безпеки України.

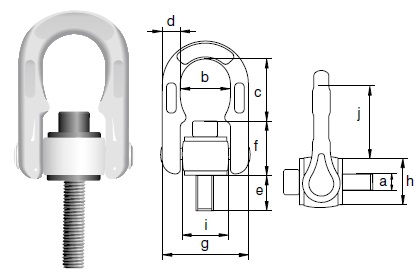

В/п

тон

 a

мм

 b

мм

 c

мм

 d

мм

 e

мм

 f

мм

 g

мм

 h

мм

 Вага

кг
0.4 M8 x 1.25 36 42 12 52 35 69 34 0.46
0.4 M8 x 1.25 36 42 12 92 35 69 34 0.47
0.7 M10 x 1.5 36 40 12 62 37 69 34 0.50
0.7 M10 x 1.5 36 40 12 125 37 69 34 0.47
1 M12 x 1.75 36 38 12 62 39 69 34 0.53
1 M12 x 1.75 36 38 12 125 39 69 34 0.49
1.6 M16 x 2.0 36 43 12 92 43 69 34 0.71
1.6 M16 x 2.0 36 43 12 172 43 69 34 0.60
2.5 M20 x 2.5 36 39 12 112 47 69 34 0.75
2.5 M20 x 2.5 35 38 13 172 47 68 34 0.87
4 M24 x 3.0 53 56 19 112 72 104 49 2.16
4 M24 x 3.0 53 56 19 172 72 104 49 2.33
5 M27 x 3.0 53 63 19 101 64 104 49 2.20
6.3 M30 x 3.5 53 63 19 101 64 104 49 3.05
6.3 M30 x 3.5 53 63 19 261 64 104 49 2.27
10 M36 x 4.0 73 93 30 110 83 149 68 5.72
