Рим-болт міні OL Green Pin® 8 клас EN 1677-1
Рим-болт міні OL Green Pin® 8 клас EN 1677-1

Матеріал: легована сталь, клас 8, загартована та відпущена

Коефіцієнт безпеки: MBL дорівнює 4 x WLL

Стандарт: EN1677-1

Обробка: фарбування

Робоча температура: від -40 °C до +200 °C

Сертифікати:

  • Сертифікат 2.1 виробника щодо відповідності стандарту EN 10204
  • Сертифікат 2.2 виробника щодо відповідності стандарту EN 10204 з результатами перевірки
  • Сертифікат MTC a виробника з результатами випробувань зразків із партії виробів контрольним навантаженням
  • Сертифікат MPI b з результатами індивідуальної неруйнівної магнітопорошкової дефектоскопії (M.P.I.) виробу відповідно до EN 10228-1
  • Декларація CE IIA відповідності додатку IIA «Директиви з машин та механізмів 2006/42/EC»
  • Висновок експертизи щодо відповідності машин, механізмів, устаткування підвищеної небезпеки вимогам законодавства з питань охорони праці та промислової безпеки України.

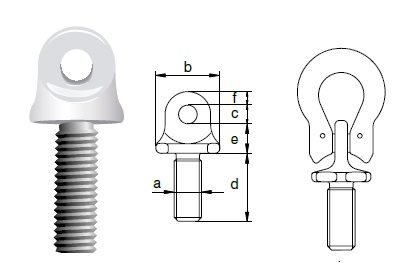

В/п

тон

 a

мм

 b

мм

 c

мм

 d

мм

 e

мм

 f

мм

 Вага

кг
0.5 M8 x 1.25 28 8 30 13 6 0.05
0.9 M10 x 1.50 28 8 30 13 6 0.05
1.25 M12 x 1.75 28 8 30 13 6 0.06
1.5 M14 x 2.00 31 9 45 18 9 0.12
1.9 M16 x 2.00 31 9 45 18 9 0.14
2.25 M18 x 2.50 31 9 45 18 9 0.15
3.12 M20 x 2.50 40 13 55 20 10 0.25
3.8 M22 x 2.50 40 13 55 20 10 0.28
5 M24 x 3.00 53 16 68 29 12 0.53
6.25 M27 x 3.00 53 16 68 29 12 0.58
8 M30 x 3.50 59 20 90 35 13 0.94
9 M33 x 3.50 59 20 90 35 13 1.03
10 M36 x 4.00 59 20 90 35 13 1.12
12.5 M39 x 4.00 75 24 105 40 18 1.90
15 M42 x 4.50 75 24 105 40 18 2.02
