Рим-болт ALDIN Green Pin® 8 клас DIN 580 EN 1677-1
Рим-болт ALDIN Green Pin® 8 клас DIN 580 EN 1677-1

Матеріал: легована сталь, клас 8, загартована та відпущена

Коефіцієнт безпеки: MBL дорівнює 5 x WLL

Стандарт: EN1677-1, ASME B30.26

Обробка: фарбування

Робоча температура: від -40 °C до +200 °C

Сертифікати:

  • Сертифікат 2.1 виробника щодо відповідності стандарту EN 10204
  • Сертифікат 2.2 виробника щодо відповідності стандарту EN 10204 з результатами перевірки
  • Сертифікат 3.1 виробника щодо відповідності стандарту EN 10204 з результатами перевірки матеріалу (включає хімічний склад та механічні властивості)
  • Сертифікат MTC a виробника з результатами випробувань зразків із партії виробів контрольним навантаженням
  • Сертифікат MPI b з результатами індивідуальної неруйнівної магнітопорошкової дефектоскопії (M.P.I.) виробу відповідно до EN 10228-1
  • Декларація CE IIB про внесення до реєстру відповідно до додатка IIB «Директиви з машин та механізмів 2006/42/EC»
  • Висновок експертизи щодо відповідності машин, механізмів, устаткування підвищеної небезпеки вимогам законодавства з питань охорони праці та промислової безпеки України.

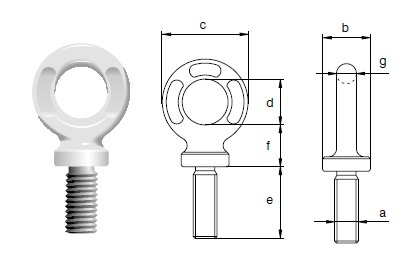

В/п

тон

 a

мм

 b

мм

 c

мм

 d

мм

 e

мм

 f

мм

 g

мм

 Вага

кг
0.2 M6 x 1.00 20 34 20 13 17 7 0.05
0.4 M8 x 1.25 20 34 20 13 17 7 0.05
0.7 M10 x 1.50 20 38 22 17 19 8 0.08
1 M12 x 1.75 25 47 27 21 23 10 0.13
1.2 M14 x 2.00 30 57 30 27 27 14 0.24
1.5 M16 x 2.00 36 63 35 27 31 14 0.34
2 M18 x 2.50 36 63 35 30 31 14 0.36
2.5 M20 x 2.50 40 72 40 30 34 16 0.52
3 M22 x 2.50 42 82 45 36 38 19 0.74
4 M24 x 3.00 55 95 55 36 40 20 1
5 M27 x 3.00 55 95 55 45 40 20 1.03
6 M30 x 3.50 60 108 60 45 51 24 1.66
7 M33 x 3.50 60 108 60 54 51 24 1.66
8 M36 x 4.00 65 118 68 54 48 25 2.03
9 M39 x 4.00 65 118 68 63 48 25 2.08
10 M42 x 4.50 70 142 80 63 61 31 3.37
15 M45 x 4.50 70 142 80 68 61 31 3.47
18 M48 x 5.00 95 181 97 68 69 42 7.17
20 M52 x 5.00 95 181 97 78 69 42 7.53
25 M56 x 5.50 95 181 97 78 69 42 7.52
30 M60 x 5.50 95 181 97 90 69 42 7.78
36 M64 x 6.00 95 181 97 90 69 42 8.42
