Захват вертикальний TS / TSE / STS з Terrier® з одним шарніром для підйому та кантування листової сталі
Захват вертикальний TS / TSE / STS з Terrier® з одним шарніром для підйому та кантування листової сталі

Найпопулярніший легкий та міцний вертикальний захват.

Опис:

  • Для вертикального підйому, транспортування та кантування плит та конструкцій
  • Регульований отвір зіва від 0 до 150 мм
  • Захвати типу TSE / STS поставляються зі збільшеним отвором зіва
  • Робоче навантаження 750 – 30000 кг (вищий WLL доступний за запитом). Мін. робоче навантаження становить 10% від граничного робочого навантаження.

Особливості та переваги:

  • Легка та зручна конструкція
  • Твердий зварний корпус із міцного матеріалу
  • Завжди оснащені запобіжним механізмом для запобігання ковзанню
  • Захват фіксується як у закритому, так і у відкритому положенні
  • Зручний в обслуговуванні, швидкозмінні деталі за необхідності.
Марка В/п

кг

 Зів

мм

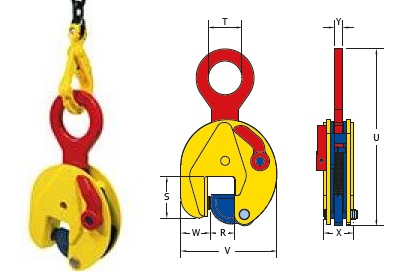

 Розміри, мм Вага

кг/шт
S T U V W X Y
0.75 TS 750

0 – 13

 47 30 202 100 37 37 10 1.7
1 TSE 1000 0 – 25 56 45 263 141 37 47 15 3.5
2 TSE * 2000 0 – 35 78 64 336 183 56 56 16 7
3 TSE * 3000 0 – 35 78 64 336 183 56 56 16 7
4.5 TS 4500 0 – 25 85 70 423 203 60 77 20 15
4.5 TSE 4500 0 – 45 85 70 425 228 60 78 20 16
6 TS 6000 0 – 32 114 75 490 225 78 78 20 19
6 TSE 6000 0 – 50 114 75 490 259 82 78 20 21
7.5 TS 7500 0 – 40 111 75 530 246 76 82 20 24
7.5 TSE 7500 0 – 55 111 75 522 267 70 86 20 26
9 TS 9000 0 – 55 111 75 522 267 70 86 20 27
12 TS 12000 0 – 52 148 85 617 295 100 94 44 37
15 TS 15000 0 – 76 209 86 810 373 136 106 49 70
17 TS 17000 0 – 76 209 86 810 373 136 106 49 71
20 TS 20000 0 – 80 250 100 933 563 153 140 66 149
25 TS 25000 5 – 85 250 100 925 563 148 140 66 149
30 TS 30000 10 – 90 250 100 918 568 153 142 66 155.5
6 STS 6000 40 – 90 114 75 486 275 70 78 20 21
7.5 STS 7500 50-100 111 75 524 312 70 86 20 26.5
9 STS 9000 50-100 111 75 522 312 70 86 20 27.5
12 STS 12000 50-100 152 85 615 344 100 94 44 41
15 STS 15000 80-150 224 86 800 450 136 106 49 76
20 STS 20000 80-150 249 100 924 640 153 140 66 160
25 STS 25000 80-150 249 100 924 640 153 140 66 160
30 STS 30000 80-150 249 100 906 645 156 142 66 165.5
